【知识分享】半导体洁净车间的建设及环境要求

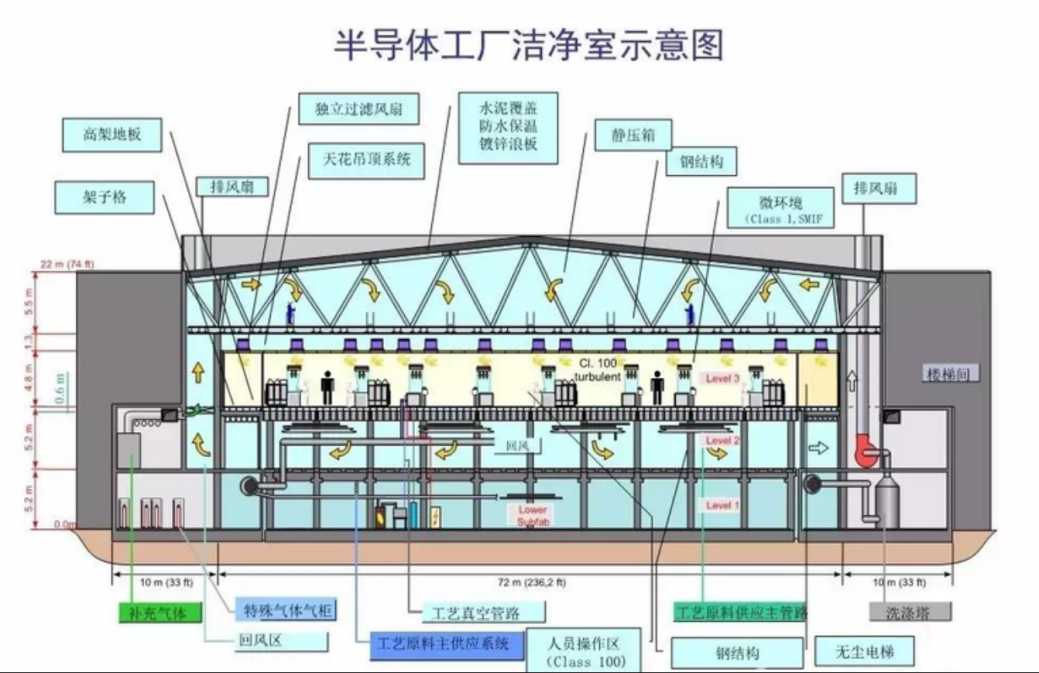

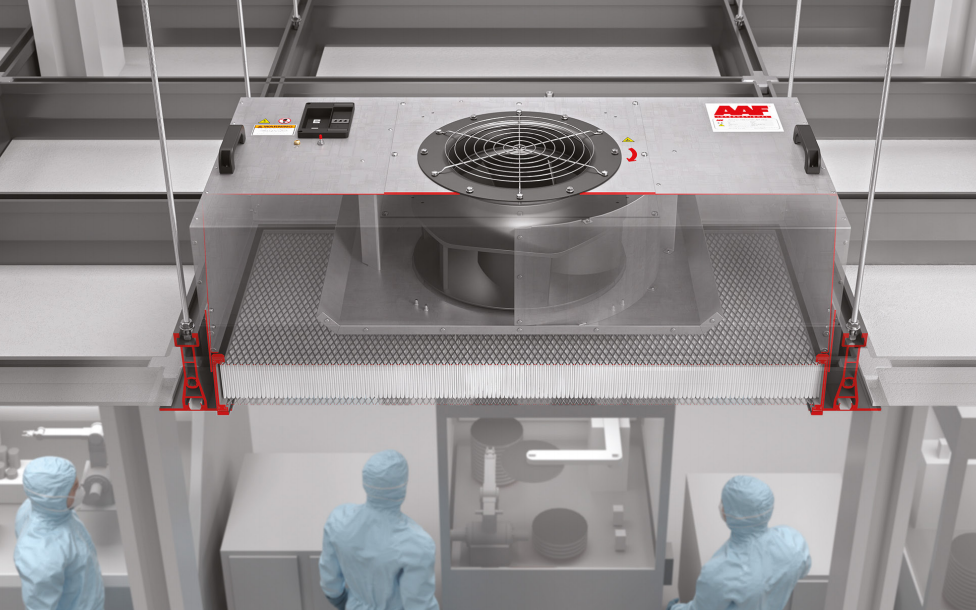

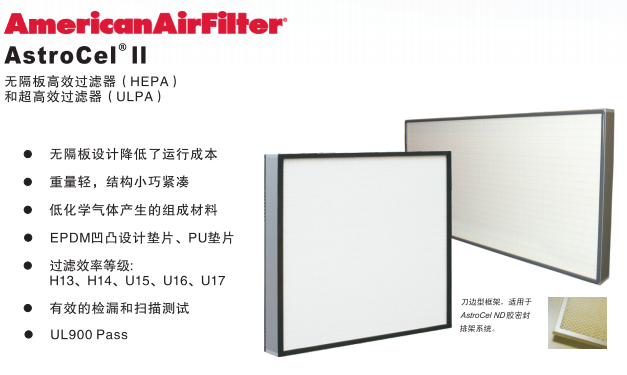

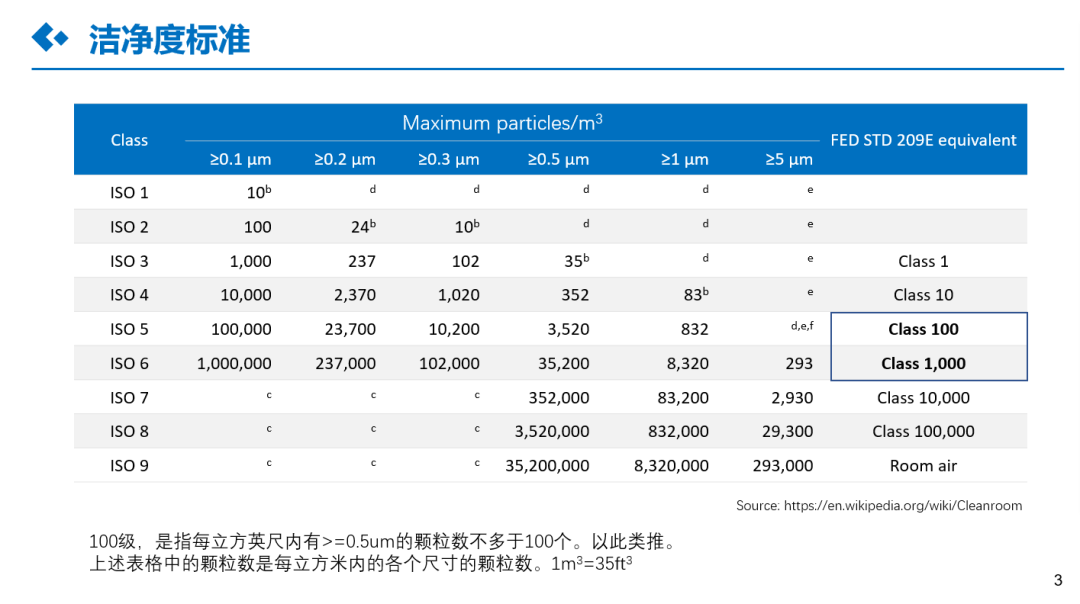

在当今高科技时代，半导体产业作为电子信息产业的核心，其发展对于国家经济和科技实力的提升起着至关重要的作用。而半导体洁净车间是半导体制造的关键环节，它为半导体芯片的生产提供了一个高度洁净、稳定的环境，确保芯片的质量和性能。半导体芯片的制造过程对环境的洁净度要求极高。即使是微小的尘埃颗粒、化学污染物或微生物都可能导致芯片出现缺陷，如短路、断路、性能下降等问题。在洁净车间中，通过严格的空气过滤、温湿度控制和静电防护等措施，可以有效地减少这些污染物的存在，从而提高产品的良品率和质量稳定性。随着半导体技术的不断进步，芯片的线宽越来越小，制造工艺越来越精细。这就要求生产环境具有更高的洁净度和稳定性，以确保芯片的制造精度和性能。洁净车间能够提供这样的环境，满足半导体产业不断发展的高精度制造需求。半导体制造过程中会使用到一些危险的化学物质和气体，如砷化氢、磷化氢等。在洁净车间中，通过良好的通风系统和安全防护措施，可以有效地控制这些危险物质的浓度，保障生产人员的安全。根据半导体制造的不同工艺阶段和产品要求，确定洁净车间的洁净度等级。一般来说，半导体洁净车间的洁净度等级可以达到ISO 1 至ISO 8级不等。在设计过程中，要确保空气过滤系统、气流组织和压力控制等方面能够满足相应的洁净度要求。半导体芯片的制造对温湿度非常敏感。过高或过低的温度和湿度都可能影响芯片的性能和质量。因此，洁净车间需要配备精确的温湿度控制系统，将温度控制在20℃至22℃之间，且温度波动不能超过±0.1℃，相对湿度控制在一定范围内（通常为45%±5%）。静电对半导体芯片的危害极大，可能导致芯片损坏或性能下降。在洁净车间的设计中，要采取有效的静电防护措施，如铺设防静电地板、安装静电消除器、使用防静电工作服和手套等。良好的通风系统是确保洁净车间空气质量的关键。通风系统应能够有效地排除室内的污染物，同时保持室内的正压，防止外部污染物进入。通风系统的设计要考虑空气流量、风速、换气次数等因素。半导体洁净车间中存在一些危险的化学物质和气体，因此安全设计至关重要。要设置完善的消防设施、气体泄漏报警系统和紧急排风系统等，确保在发生事故时能够及时采取措施，保障人员和设备的安全。明确半导体洁净车间的生产规模、产品类型、洁净度要求、温湿度要求等。同时，要考虑未来的发展需求，预留一定的扩展空间。选择合适的地点建设洁净车间。要考虑地理位置、交通便利程度、周边环境等因素，尽量远离污染源和震动源。根据项目需求和建设标准，编制详细的项目预算，包括建筑工程、设备采购、安装调试、人员培训等方面的费用。根据项目规划的要求，进行洁净车间的初步设计。包括平面布局设计、空间规划、净化系统设计、通风系统设计、电气系统设计等。初步设计要满足洁净度、温湿度、静电防护等方面的要求。在初步设计的基础上，进行详细设计。包括设备选型、管道布置、电气布线、控制系统设计等。详细设计要确保各个系统的合理性和可靠性。对设计方案进行审核，确保设计符合相关标准和规范。审核内容包括洁净度等级、温湿度控制、静电防护、通风系统、安全设计等方面。按照设计方案进行洁净车间的建筑施工。包括墙体、天花板、地面的施工，门窗的安装等。建筑施工要确保密封性和洁净度要求。安装洁净车间所需的各种设备，如空气过滤系统、通风系统、空调系统、电气设备等。设备安装要严格按照设备安装说明书进行，确保设备的性能和可靠性。安装洁净车间的各种管道，如通风管道、给排水管道、工艺管道等。管道安装要确保密封性和安全性。进行洁净车间的电气布线，包括照明、动力、控制系统等方面的布线。电气布线要符合相关标准和规范，确保安全可靠。对安装好的设备进行调试，确保设备的性能和参数符合设计要求。调试内容包括空气过滤系统、通风系统、空调系统、电气设备等方面。对整个洁净车间的系统进行联调，确保各个系统之间的协调运行。联调内容包括洁净度控制、温湿度控制、静电防护、通风系统、安全系统等方面。对洁净车间进行验收，确保车间的各项指标符合设计要求和相关标准。验收内容包括建筑工程、设备安装、系统调试、环境检测等方面。初效过滤器主要用于过滤空气中的大颗粒灰尘和杂质，保护中效和高效过滤器。初效过滤器的过滤效率一般在30%至50%之间。中效过滤器用于过滤空气中的中等颗粒灰尘和杂质，进一步提高空气的洁净度。中效过滤器的过滤效率一般在50%至70%之间。高效过滤器是洁净车间空气过滤系统的核心，它能够过滤空气中的微小颗粒灰尘和细菌等污染物，确保空气的洁净度达到要求。高效过滤器的过滤效率一般在99.99%以上。风机是通风系统的动力源，它将室外的新鲜空气引入洁净车间，并将室内的污浊空气排出。风机的选型要根据洁净车间的面积、高度、换气次数等因素进行确定。空调系统用于提供制冷系统所需的冷源，它将制冷剂压缩、冷凝、膨胀、蒸发等过程，将热量从室内转移到室外。冷水机组的选型要根据洁净车间的冷负荷、温度要求等因素进行确定。配电柜用于分配和控制洁净车间的电力供应。配电柜的选型要根据洁净车间的用电负荷、电压等级等因素进行确定。照明灯具用于提供洁净车间的照明。照明灯具的选型要考虑照度要求、节能性、寿命、使用要求等因素。一般来说，洁净车间采用LED灯具，具有节能、寿命长、亮度高等优点。插座和开关用于连接和控制洁净车间的电器设备。插座和开关的选型要考虑安全性、可靠性、美观性等因素。随着半导体技术的不断进步，芯片的制造工艺越来越精细，对洁净车间的洁净度、温湿度要求也将越来越高。未来，洁净车间的洁净度等级及温湿度的要求将不断提高，以满足更高精度半导体制造的需求。未来洁净车间将更加注重节能设计，采用优化的设计方案、低能耗、高效率的通风设备、智能化的管理等方式，以达到节能减排的目的。
随着物联网、人工智能等技术的发展，洁净车间将逐渐实现智能化控制。通过传感器、控制器和执行器等设备的联网，实现对洁净车间环境的实时监测和自动控制，提高生产效率和质量稳定性。半导体洁净车间的建设和运行需要消耗大量的能源和资源，同时也会产生一定的污染物。未来，洁净车间将更加注重绿色环保，采用节能、减排和资源回收利用等技术，降低对环境的影响。未来的半导体洁净车间将不仅仅是一个生产场所，还将集成研发、设计、测试等功能于一体。通过多功能集成化，可以提高企业的创新能力和竞争力，实现可持续发展。
